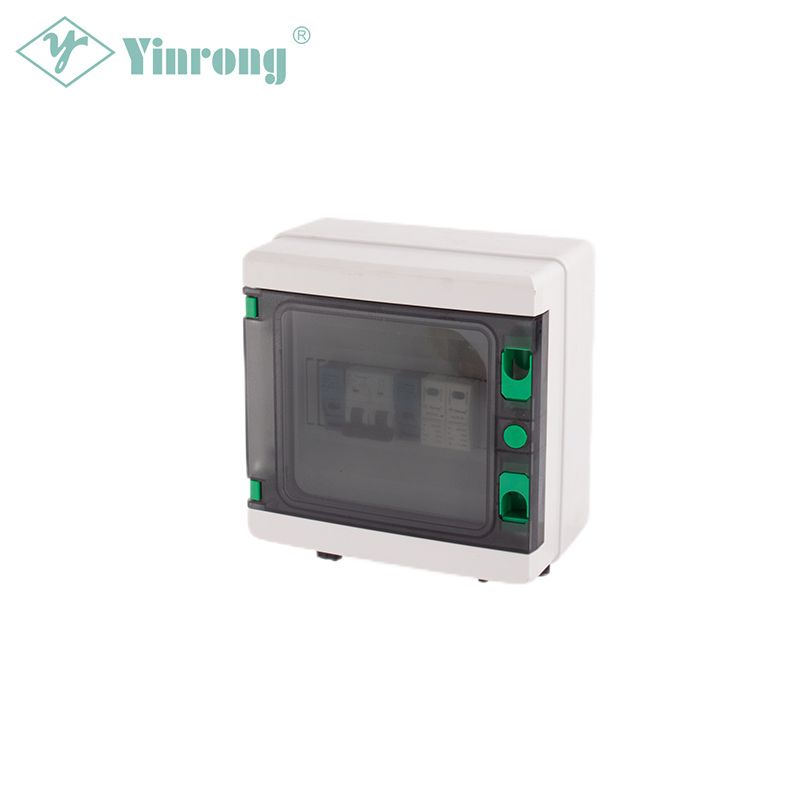

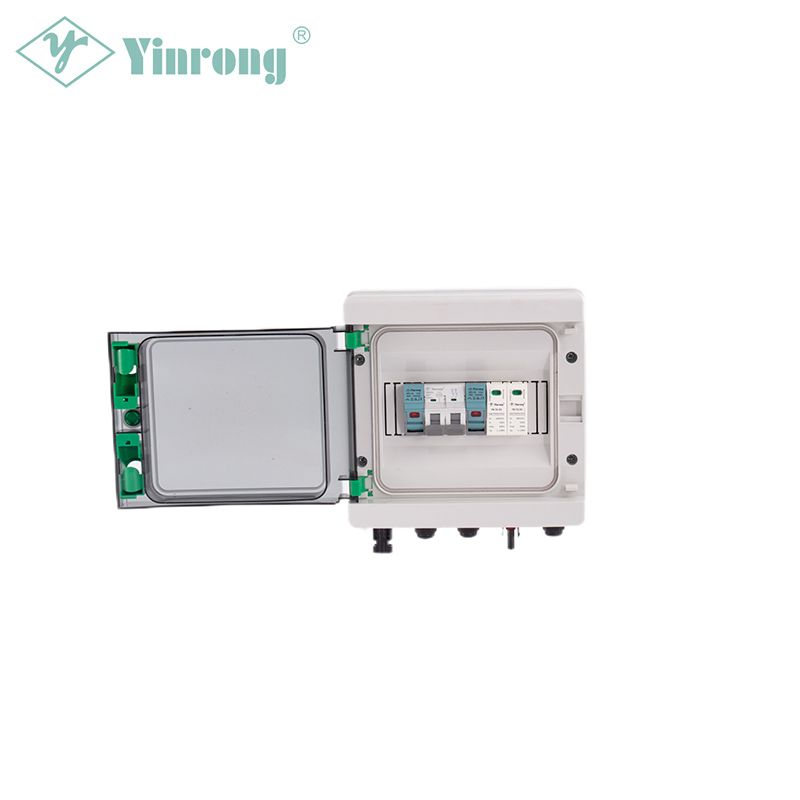

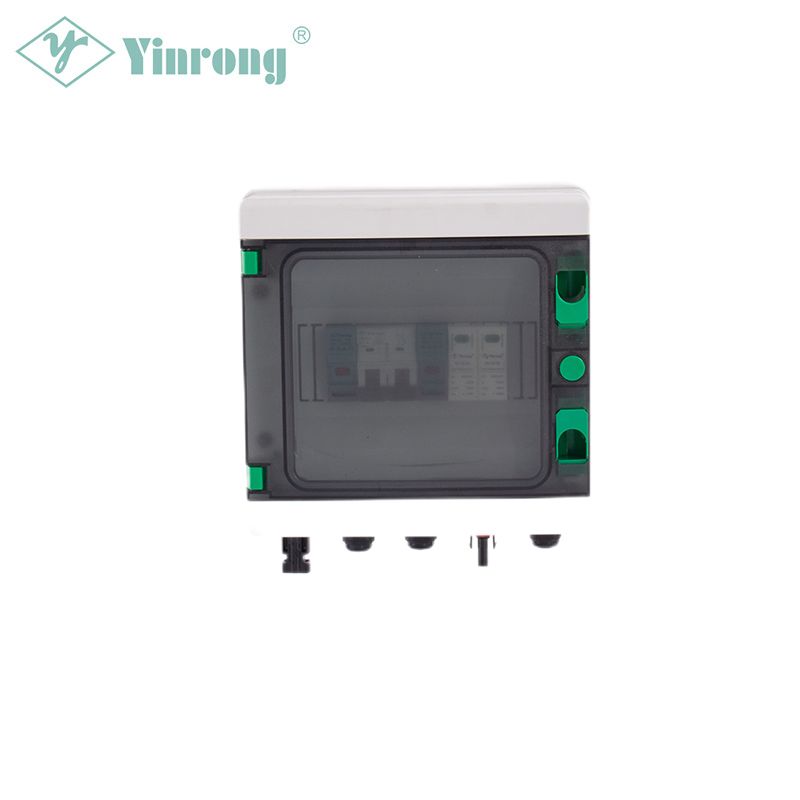

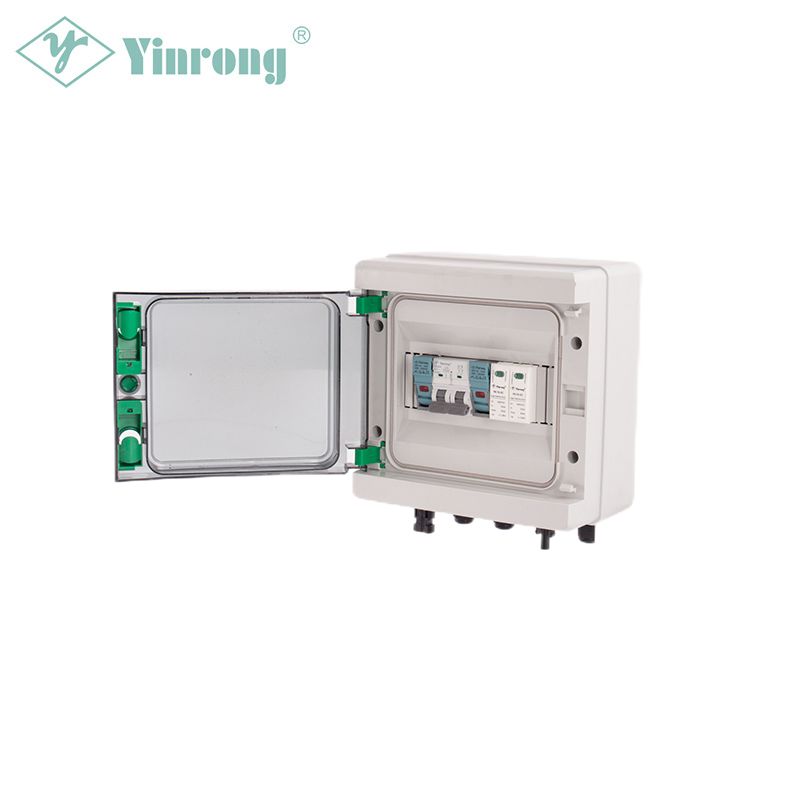

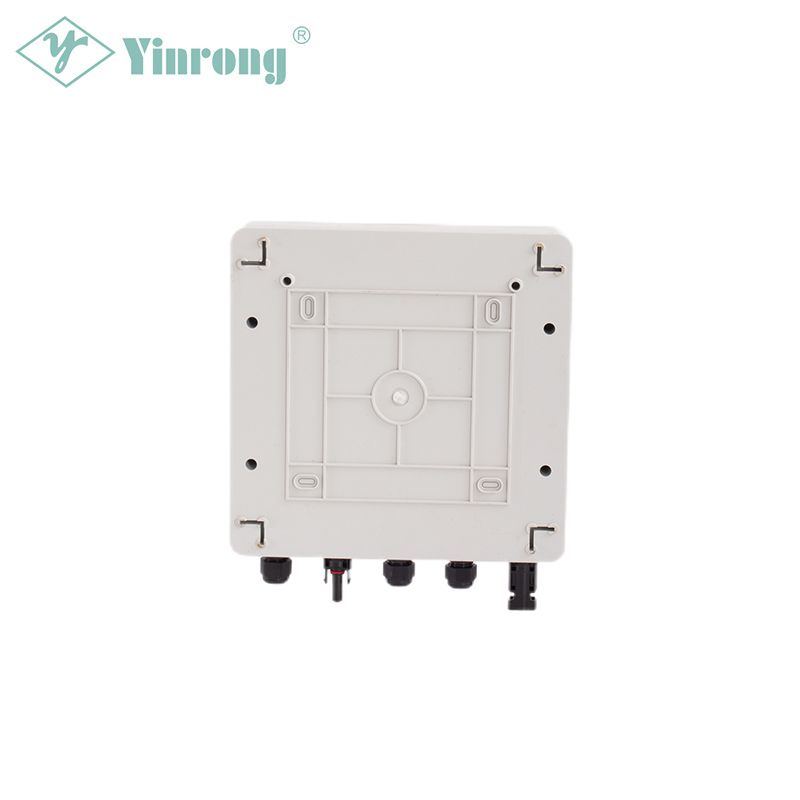

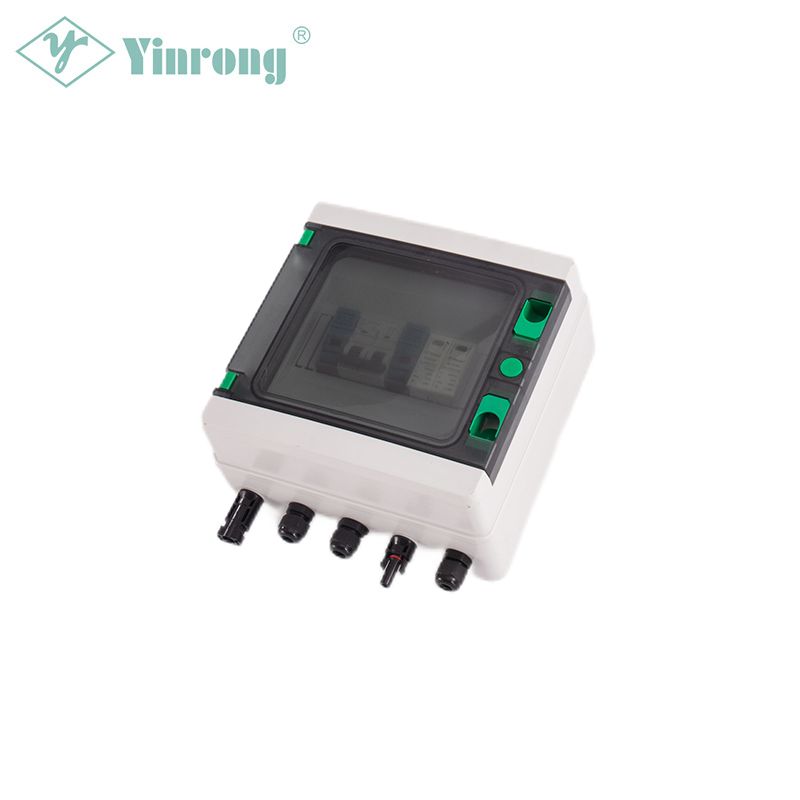

1 in 1 ut 500VDC Solar Combiner Box

Zhejiang Galaxy Fuse Co., Ltd. är ett kinesiskt företag som specialiserat sig på produktion och tillverkning av 1 i 1 ut 500VDC Solar Combiner Box – en innovativ komponent som revolutionerar solsystem. Denna strömlinjeformade låda, specifikt märkt som 1 In 1 Out 500VDC Solar Combiner Box, har en kompakt design och en 500VDC spänningsklassning för förenklad integration av solcellssträngar. Utrustad med avancerat kretsskydd fungerar den som en vaksam väktare och säkerställer livslängd och säkerhet genom att avvärja överström, kortslutningar och elektriska fel. Utöver kretsskydd, skyddar den solpaneler från skuggning och miljövariationer, vilket bevarar effektiviteten. Dessutom spelar lådan en avgörande roll i växelriktarskyddet och reglerar ströminmatningen för att förhindra spänningsfluktuationer och skydda växelriktaren. I huvudsak betyder 1 In 1 Out 500VDC Solar Combiner Box ett engagemang för effektivitet, säkerhet och innovation i det föränderliga sollandskapet. Dess kompakta design och 500VDC spänningsklassning, framhävd som 1 In 1 Out 500VDC Solar Combiner Box, förenklar solcellssträngintegration och säkerställer robust skydd för hela solsystemet – oumbärligt för förbättrad prestanda och tillförlitlighet i solcellsinstallationer.

Skicka förfrågan

Produktbeskrivning

Zhejiang Galaxy Fuse Co., Ltd. är ett kinesiskt företag som specialiserat sig på produktion och tillverkning av den banbrytande 1-i-1-ut 500VDC solarkombinationslåda – en oumbärlig komponent som revolutionerar solenergisystem. Denna innovativa 1-i-1 ut 500VDC solcellskombibox, med sin strömlinjeformade design och 500VDC spänningsklassning, underlättar sömlös integrering av solcellssträngar och optimerar strömsamlingen i en förenklad konfiguration. Med avancerade kretsskyddsmekanismer fungerar 1 In 1 Out 500VDC Solar Combiner Box som en vaksam väktare mot överström, kortslutningar och elektriska fel, vilket förbättrar både solcellsinstallationens livslängd och den övergripande säkerheten. Utöver kretsskydd, fungerar 1 In 1 Out 500VDC Solar Combiner Box som en robust skärm för solpaneler, som mildrar påverkan av skuggning och miljövariationer, vilket bevarar effektiviteten hos varje 1 In 1 Out 500VDC solpanel. Dessutom spelar 1 In 1 Out 500VDC Solar Combiner Box en central roll i 1 In 1 Out 500VDC växelriktarskydd, reglerar och stabiliserar den kombinerade ströminmatningen för att förhindra spänningsfluktuationer och skydda 1 In 1 Out 500VDC växelriktaren från potentiell skada. I huvudsak exemplifierar 1 In 1 Out 500VDC Solar Combiner Box ett engagemang för effektivitet, säkerhet och innovation i det föränderliga landskapet av 1 In 1 Out 500VDC solenergi.

Märkspänning

DC 500V

Ingångsström

15A

Utgångsström

20A

Strängar

En sträng

Utrustning

-DC säkring

-DC MCB

-DC SPD

-MC4-kontakt

Ansökningar

- Solcellssystem

Ursprungsland

Folkrepubliken Kina

Tekniska parametrar

Modellnamn	YRDB-PV 1/1
Elektriska parametrar
Systemets maximala likspänning	500VDC	1000VDC
Maximal inström för varje sträng	15A
Maximalt antal inmatningssträngar	1 sträng
Maximal utgående strömbrytarström	16A	20A
Antal växelriktare/MPPT	1 växelriktare/MPPT
Antal utdatasträngar	1 sträng
Åskskydd
Testkategori	Ⅱklassskydd
Nominell urladdningsström (In)	20KA
Maximal urladdningsström (Imax)	40KA
Spänningsskyddsnivå (upp)	2,2KV	3,6 KV
Maximal kontinuerlig driftström (Uc)	600VDC	1000VDC
Pol	2P	2P/3P
Strukturegenskaper	Plug-push-modul
systemet
Skyddsgrad	IP65
Utgångsbrytare	DC-isoleringsbrytare/DC-strömbrytare (tillval)
MC4 vattentät anslutning	Standard
PV DC säkring	Standard
PV dc överspänningsskydd	Standard
Övervakningsmodul	Frivillig
Förhindrande diod	Frivillig
Boxmaterial	PVC
Installationsmetod	Väggmonteringstyp
Driftstemperatur	-25℃---55℃
Höjd över havet	2 km
Tillåten relativ luftfuktighet	0-95%, ingen kondens

Schematiskt diagram

Kabeldragning
