Varför är 2P 125A dvärgbrytare nödvändiga för tillförlitligt elektriskt DC-skydd

Abstrakt:Eftersom moderna solcells- och kommunikationssystem i allt högre grad är beroende av pålitlig likströmsdistribution, har effektivt kretsskydd blivit viktigt.Galaxy Fusetillhandahåller2P 125A dvärgbrytaredesignad för DC-applikationer som kräver överbelastningsskydd, kortslutningsskydd och säker kretsisolering. Baserat på YRM9-125DC-plattformen stöder dessa brytare krävande lågspänningssystem samtidigt som de erbjuder DIN-skena installation, en brytkapacitet på 10kA och överensstämmelse med IEC 60947-2 och GB/T 14048.2.

Innehållsförteckning

• Vad är 2P 125A dvärgbrytare?
• Hur fungerar 2P 125A dvärgbrytare?
• Vilka är nyckelfunktionerna?
• Vilka är de tekniska specifikationerna?
• Var används de ofta?
• Hur ska du välja rätt likströmsbrytare?
• Vad bör du tänka på vid installationen?
• Vanliga frågor
• Slutsats

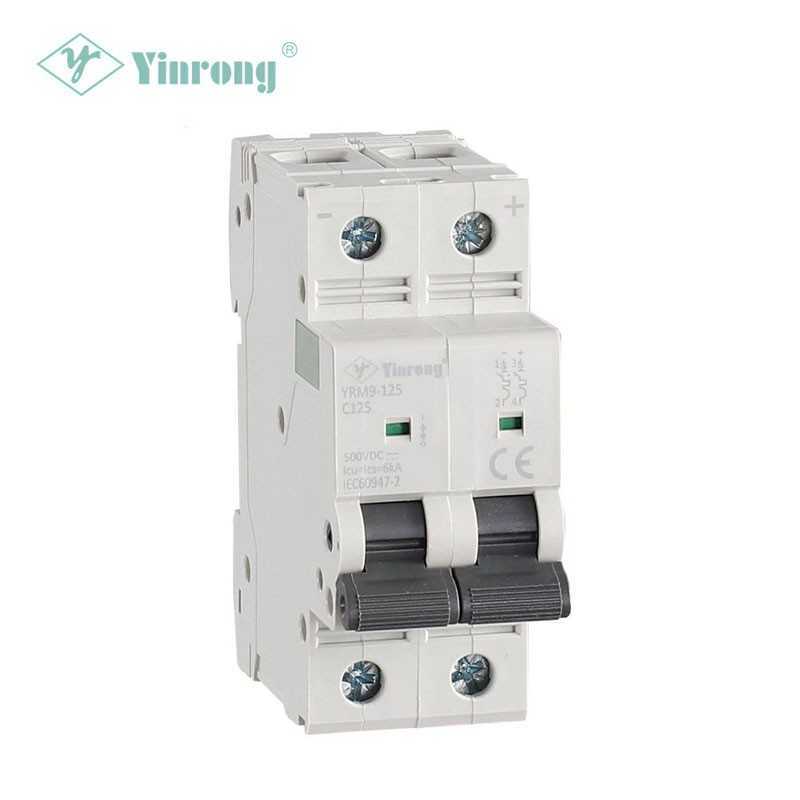

Vad är 2P 125A dvärgbrytare?

A 2P 125A dvärgbrytareär en DC-skyddsenhet utformad för att avbryta onormala strömförhållanden och ge kretsisolering vid behov. "2P"-beteckningen hänvisar till en tvåpolig konfiguration, medan 125A indikerar den nominella strömstyrkan för den specifika modellen.

Till skillnad från en konventionell säkring som normalt kräver byte efter drift, kan en strömbrytare återställas efter en lämplig felundersökning. Detta gör det särskilt användbart för elektriska system där servicebarhet, underhållseffektivitet och snabb återställning är viktiga.

Enligt produktinformationen från Galaxy Fuse är dess YRM9-125DC-serie avsedd för DC-system, särskiltkommunikationsinfrastruktur och solcellssystem. Produktfamiljen stöder 1P-, 2P-, 3P- och 4P-konfigurationer, med märkströmmar från 80A till 125A och DC-spänningskonfigurationer som sträcker sig från 250VDC till 1000VDC beroende på polantal.

För köpare som jämför skyddsalternativ är det viktigt att förstå skillnaden mellan en allmän växelströmsbrytare och en specialdesignad likströmsbrytare eftersom DC-felavbrott innebär olika elektriska utmaningar. Att välja en brytare som är specifikt klassad för systemets DC-spänning och feltillstånd bidrar till att förbättra den övergripande skyddssäkerheten.

Hur fungerar 2P 125A dvärgbrytare?

Det primära syftet med en dvärgbrytare är att koppla ur en krets när strömmen överstiger ett acceptabelt drifttillstånd. I en DC-installation måste brytaren vara lämpligt konstruerad och klassad för systemspänningen och den potentiella felströmmen.

Skyddsprincipen kan betraktas genom tre viktiga funktioner:

• Överbelastningsskydd:Brytaren reagerar när strömmen förblir över den tillåtna driftnivån under en tillräcklig tid.
• Kortslutningsskydd:Den bryter snabbt avsevärt högre felströmmar för att minska risken för skador på utrustningen.
• Isolering:Kretsen kan kopplas bort under inspektion, service eller underhåll.

YRM9-125DC tekniska information specificerar tid-strömtestning vid 1,05 tum, 1,3 tum, 8 tum och 12 tum. För de angivna testförhållandena är de högre felströmsnivåerna förknippade med snabbt utlösningsbeteende, vilket stöder brytarens kortslutningsskyddsfunktion.

Vilka är de viktigaste egenskaperna hos 2P 125A dvärgbrytare?

När du väljer en DC-dvärgbrytare för industriella eller förnybara energitillämpningar, bör den elektriska prestandan utvärderas tillsammans med installationsbekvämlighet och långsiktig servicebarhet.

1. Tvåpoligt skydd

2P-konfigurationen ger en praktisk lösning för DC-distributionskretsar där två poler måste kopplas eller isoleras tillsammans. Detta kan förenkla systemskydd och underhållsarrangemang.

2. Hög strömstyrka

En 125A-klassning gör denna klass av brytare lämplig för applikationer med högre strömfördelning där mindre MCB-klassificeringar inte skulle ge tillräcklig kapacitet. YRM9-125DC-familjen täcker 80A–125A nominella strömalternativ.

3. DC-spänningskapacitet

DC-spänningskapacitet är en viktig faktor vid köp av kretsskyddsutrustning. Produktspecifikationerna identifierar konfigurationer från 250VDC till 1000VDC enligt polarrangemang, vilket gör familjen tillämpbar på en rad DC-arkitekturer.

4. 10kA Brytkapacitet

YRM9-125DC produktinformation anger en10kA brytkapacitet. Denna egenskap är viktig när man utvärderar om en skyddsanordning säkert kan bryta den potentiella felströmmen vid den avsedda installationspunkten.

5. Installation av DIN-skena

DIN-skena montering stöder bekväm installation i eldistributionsenheter och styrskåp. Det kan också göra utbyte och underhåll enklare för systemintegratörer och elentreprenörer.

6. Överensstämmelse med internationella standarder

Produktdokumentationen identifierar överensstämmelse medIEC 60947-2ochGB/T 14048.2. Köpare bör alltid verifiera tillämplig certifiering och testdokumentation för den exakta modellen och den avsedda marknaden före upphandling.

Vilka är de tekniska specifikationerna?

Tekniska specifikationer bör vara utgångspunkten när man avgör om en 2P 125A dvärgbrytare är lämplig för en viss DC-installation.

Specifikationerna ovan är baserade på tillverkarens publicerade produktinformation. Eftersom spänning och strömkapacitet kan bero på den exakta polkonfigurationen och installationsförhållandena, bör ingenjörsteam bekräfta det slutliga valet mot den senaste tekniska dokumentationen innan beställning.

Var används de ofta?

Kombinationen av DC-skydd, hög strömkapacitet och kompakt DIN-skena installation gör denna typ av brytare lämplig för flera elektriska applikationer.

Solcellssystem

Solcellsanläggningar innehåller flera likströmskretsar mellan solcellsmoduler, kombinerarutrustning, styrenheter, batterier och växelriktare. Korrekt valda likströmsbrytare kan ge skydd och isolering vid lämpliga punkter i distributionsarkitekturen.

Kommunikationssystem

Infrastruktur för telekommunikation och kommunikation är ofta beroende av likströmsdistribution. Pålitligt kretsskydd hjälper till att separera felaktiga grenar och stöder underhåll utan att onödigt stänga av opåverkade kretsar.

DC distributionspaneler

Industriella styrsystem och DC-distributionsskåp kan använda lämpligt klassade dvärgbrytare för att skydda enskilda utgående kretsar samtidigt som en strukturerad skyddsstrategi bibehålls.

Energilagring och tillhörande DC-utrustning

Där ett likströmssystem kräver grenskydd med högre ström, kan en lämplig strömbrytare utgöra en del av den övergripande skyddsarkitekturen. Batterienergilagringsapplikationer kräver dock noggrann utvärdering av felström, spänning, avbrottsförmåga, koordination och tillämpliga standarder.

Hur ska du välja rätt likströmsbrytare?

Att välja en 2P 125A dvärgbrytare bör aldrig baseras på enbart strömstyrka. En pålitlig urvalsprocess tar hänsyn till hela den elektriska miljön.

1. Bekräfta systemspänningen.Brytarens DC-spänningsklassificering måste uppfylla eller överstiga det faktiska systemkravet.
2. Beräkna designströmmen.Välj en märkström som är lämplig för den kontinuerliga belastningen och tillämpliga elektriska designkrav.
3. Bestäm potentiell kortslutningsström.Brottförmågan måste vara lämplig för felnivån på installationsplatsen.
4. Kontrollera stolpkonfigurationen.Bekräfta om 1P-, 2P-, 3P- eller 4P-skydd krävs av systemarkitekturen.
5. Verifiera ledarens kompatibilitet.Kabelstorlek, terminaler, anslutningsmetod och installationsförhållanden bör vara kompatibla med den valda brytaren.
6. Granska standarder och certifieringar.Se till att produktdokumentationen uppfyller de regler och kundkrav som gäller för målmarknaden.
7. Överväg installation och underhåll.DIN-skena montering och tydlig identifiering kan förbättra panelorganisationen och serviceeffektiviteten.

För inköpsteam som söker efter enKina tillverkare eller leverantör, bör teknisk dokumentation utvärderas tillsammans med tillverkningskapacitet, kvalitetskontrollprocesser, certifiering, leveransförmåga och support efter försäljning.

Vad bör du tänka på vid installationen?

Korrekt installation är lika viktigt som att välja rätt brytare. En högkvalitativ kretsskyddsanordning kan inte kompensera för felaktig kabeldragning, otillräcklig ledarstorlek eller en olämplig systemdesign.

• Följ tillverkarens kopplingsschema och installationsanvisningar.
• Bekräfta DC-polariteten och terminalidentifieringen innan kretsen strömsätts.
• Använd ledare och terminaler som är lämpliga för märkström och installationsmiljö.
• Kontrollera åtdragningsmomentet enligt tillämplig teknisk dokumentation.
• Verifiera brytarspänningen och brytkapaciteten mot de faktiska systemförhållandena.
• Inspektera anslutningarna regelbundet för tecken på överhettning, löshet eller mekanisk skada.
• Endast kvalificerad elektrisk personal bör utföra installation, testning, felsökning eller underhåll.

Den publicerade YRM9-125DC-informationen identifierar också en maximal trådanslutning på 25 mm² och DIN-skena installation, vilket ger paneldesigners användbar information när de planerar kapslingslayouter.

Vanliga frågor

Vad betyder 2P på en 125A dvärgbrytare?

"2P" betyder att brytaren har två poler. I ett DC-skyddssystem bör det exakta kopplings- och isoleringsarrangemanget bestämmas enligt den elektriska arkitekturen och tillämpliga föreskrifter.

Är en 2P 125A MCB lämplig för solcellssystem?

Den kan användas i lämpliga likströmsfotovoltaiska applikationer när dess märkspänning, strömstyrka, brytkapacitet, polkonfiguration och installationskrav matchar systemdesignen. YRM9-125DC är specifikt identifierad för solcells- och kommunikationsapplikationer.

Vad är brytkapaciteten för YRM9-125DC?

Den publicerade produktinformationen specificerar en10kA brytkapacitet. Den faktiska lämpligheten måste fortfarande utvärderas mot den potentiella kortslutningsströmmen vid installationspunkten.

Vilka standarder uppfyller produkten?

Tillverkaren identifierarIEC 60947-2ochGB/T 14048.2som tillämpliga standarder för produkten. Köpare bör begära aktuell efterlevnads- och certifieringsdokumentation för deras specifika inköpskrav.

Vad är den mekaniska livslängden?

De publicerade specifikationerna anger en mekanisk livslängd på20 000 cykler. Den faktiska livslängden kan bero på driftsförhållanden, kopplingsfrekvens, miljöförhållanden och applikationskrav.

Slutsats

Ett pålitligt DC-kretsskydd kräver mer än att bara välja en brytare med rätt strömstyrka. En lämplig2P 125A dvärgbrytarebör kombinera lämplig DC-spänningskapacitet, brytkapacitet, polkonfiguration, installationskompatibilitet och erkända standarder. YRM9-125DC-plattformen från Galaxy Fuse är designad för applikationer inklusive solcells- och kommunikationssystem, med publicerade specifikationer inklusive 80–125A märkström, upp till 10kA brytkapacitet, DIN-skena installation och överensstämmelse med IEC 60947-2 och GB/T 14048.2.

Om du skaffar ett pålitligt DC-kretsskydd för ett solcellsprojekt, kommunikationssystem, distributionspanel eller annan industriell tillämpning,kontakta ossför att diskutera din spänning, ström, polkonfiguration, installationskrav och projektspecifikationer. Galaxy Fuse kan tillhandahålla produktinformation och teknisk support för att hjälpa dig att hitta en lämplig kretsskyddslösning.
